ARCHICAD 23 - Флагман Архитектурного проектирования

Александр Крылов

Александр Крылов – ведущий специалист-архитектор в девелоперской фирме ICM. Занимается разработкой коммерческо-деловых центров компании, а также проработкой существующих офисных центров.

Свою проектную деятельность начал в 2013 году. С 2013 по 2017 – архитектор в проектных организациях. В частности, делал проекты загородных жилых домов. Занимался проектом гостиницы в центре Москвы. Занимался разработкой частных интерьеров и частного музея. В 2017 году был назначен ведущим архитектором по нескольким объектам исторических парков «Россия – моя история». Работал в группе архитекторов над проектом главного храма ВС РФ в парке «Патриот». Был в команде архитекторов, работавших над благоустройством территории музея-заповедника «Херсонес Таврический».

Введение

Здравствуйте! В конце 2019 года на российский рынок вышла локализованная версия ARCHICAD 23. В преддверии выхода 24-й версии программы, предлагаем вспомнить о нововведениях ARCHICAD 23, которые не были широко афишированы, но достойны упоминания.

Модельные виды

Уже вошло в традицию то, что каждый раз, когда в ARCHICAD обновляются какие-либо инструменты, всегда обновляются и настройки этих инструментов в модельных видах. Например, в 21-й версии это был обновлен инструмент «Лестница», в 22-й версии инструмент «Навесная стена». А в 23-й версии обновили инструменты «Колонна» и «Балка». И это здорово, что разработчики пытаются облегчить жизнь нам – пользователям, так как разнообразие настроек в модельных видах позволяет разнообразнее настраивать отображение этих элементов при оформлении документации. В этом обновлении впервые в раздел настроек конструктивных элементов добавили настройку отображения перекрытий. Теперь мы можем задавать отображение контуров смежных перекрытий. Это может быть полезно, например, при работе с реконструкцией.
Допустим, у нас было отверстие в перекрытии, и мы захотели его частично заложить. Если раньше приходилось ухищряться с показом видимых линий через настройку перьев, то теперь мы можем просто настроить модельный вид на нужный для нас показ.

Рис.1. Включенный контур смежного нового перекрытия

Рис. 2. Отключенный контур смежного нового перекрытия

Переработав инструменты “Колонна” и “Балка”, не забыли и про их настройки в модельных видах. Для них в этой версии добавили совершенно новую настройку в логике программы. Это отображение контура элемента в зависимости от его расположения под или над перекрытием. Теперь при создании каких-либо проекций МАФов, мебели или навесов и балконов больше не нужно будет самостоятельно подрисовывать линиями невидимые глазу опоры.

Рис. 3. Включенное отображение невидимых линий. Балка и колонны под перекрытием.

Рис. 4. Отключенное отображение невидимых линий. Балка и колонны под перекрытием

Новый инструмент «Отверстие» также обзавелся своими настройками в параметрах модельного вида. Настройки похожи на настройки дверей и окон. Показ с символом, показ просто отверстий и отсутствие показа.

Кстати, теперь в параметрах модельного вида появился и пункт с настройками отображения кабины библиотечного элемента «ЛИФТ». Само по себе добавление в модельный вид настроек библиотечного элемента подразумевает, что в будущем здесь могут появиться параметры и других библиотечных элементов. Но пока это только догадки.

Параметры видов

5 лет назад, когда я впервые начал делать для себя шаблон по уже сформированным проектам, я сразу прочувствовал «всю боль» настроек параметров видов в карте видов. Например, после переименования набора перьев приходилось вручную перенастраивать каждый вид. Кто это делал, тот меня поймет.  Ранее логика программы ARCHICAD была такова, что общие параметры настроек вида привязывались конкретно к названиям реквизитов (набором перьев, комбинаций слоев, параметров графической замены и т.д). И если мы меняли название набора перьев, скажем с «01_Архитектурный» на «09_Архитектурный», то программа уже «теряла» путь к этому набору перьев, и приходилось переназначать его на виде вручную. А в 23-й версии изменили логику записи наименований параметров в карте видов. Теперь мы можем спокойно переименовать названия комбинаций слоев, графических замен, перьев, фильтров реконструкций и т.д. И все это не будет приводить к сбросу настроек. Очень нужное нововведение, которое очень упрощает работу и экономит время. Жаль, что это не случилось лет 5 назад, когда я озадачился созданием своего шаблона на основе созданных проектов.

Рис. 5. Archicad 22 после переименования набора перьев

Рис. 6. ARCHICAD 23 после переименования набора перьев

Организатор

В организаторе, в панели издателя добавился моментальный переход к только что экспортированному файлу в проводнике. Нужно лишь кликнуть правой клавишей мыши на опубликованном файле (см. изображение). Это маленькая, но очень удобная функция, которая ускоряет работу с экспортируемыми файлами. Ведь в большинстве случаев файлы сохраняют перед отправкой кому-либо (смежнику, заказчикам и т.д.). И зачастую папка, в которую экспортируются файлы, находится глубоко в структуре проектных папок на жестком диске. Теперь поиск экспортируемых файлов стал намного быстрее и проще. Нет нужды тратить время на открытие папок и поиск нужных файлов.

Рис. 7. Быстрый переход к экспортируемому файлу

Интерфейс и запуск программы

В 23-й версии разработчики решили немного изменить начальный запуск программы. А конкретнее, изменили диалоговое окно запуска (см. изображение). В новом диалоге запуска мы сразу видим последние открытые файлы, а также файлы для восстановление аварийно закрытого проекта (если они есть). Для лучшего восприятия и поиска нужного, каждый файл представлен в виде предварительного просмотра открытых вкладок сохраненного проекта. Стоит заметить, что теперь можно открыть несколько файлов одновременно: просто нужно зажать клавишу CTRL, выбрать нужные файлы и нажать кнопку “Открыть выбранное”. Также в новом диалоге запуска появилась возможность настройки автоматического выбора ответов в таких запросах, как “Миграция” и “Открытие библиотек из архивного файла”.

А уже дальше, после открытия файла и загрузки проекта, нам на глаза попадается совершенно новая вкладка - “Центр Взаимодействия” (рис. 9). В этой версии разработчики решили освободить пользователей от необходимости отвечать на вопросы ARCHICAD во время открытия проекта при загрузке и обновлении видов, библиотек, связей и т.д. Теперь все это можно будет сделать централизованно, через специальную вкладку, и уже после открытия проекта, а не во время его загрузки. Но стоит заметить, что, открывая проекты, созданные в более ранних версиях программы с применением дополнений и расширений, ARCHICAD 23 покажет нам окно с этой информацией во время открытия проекта и будет ждать, когда мы ответим на запрос.

Панель вкладок обзавелась предварительным просмотром при наведении курсора мыши, а также специальной кнопкой для обзора всех открытых вкладок (см. изображение). Разработчиками заявлено, что в ARCHICAD 23 переход между открытыми вкладками осуществляется быстрее за счет их кэширования. Приятно, что разработчики решили взяться за вкладки. Возможно, в будущих версиях появится возможность открытия двух вкладок и более одновременно в одном рабочем пространстве.

Рис. 8. Новый диалог запуска

Рис. 9. Центр взаимодействия

Рис. 10. Обзор всех открытых вкладок

Интерактивные каталоги

В интерактивных каталогах появилась новая кнопка – «Перестроить каталог».  Теперь, когда данные в таблице обновились не совсем корректно, не нужно использовать переход на проекцию и возврат обратно в каталог. Можно просто использовать специальную кнопку “Перестроить каталог”. Все это ведет к более ценному использованию ресурса времени. Также исправлена давняя ошибка с поиском критерия с наименованием «слой». Почему-то раньше наименование этого критерия было записано с английской буквой «с», и в поиске «слой», набранный кириллицей, не находился. Его можно было найти, только если первую букву ввести с английской раскладкой. Мелочь, а приятно. Ведь критерий “слой” наиболее часто используется в работе. И его добавление через поиск всегда приносило ряд неудобств.

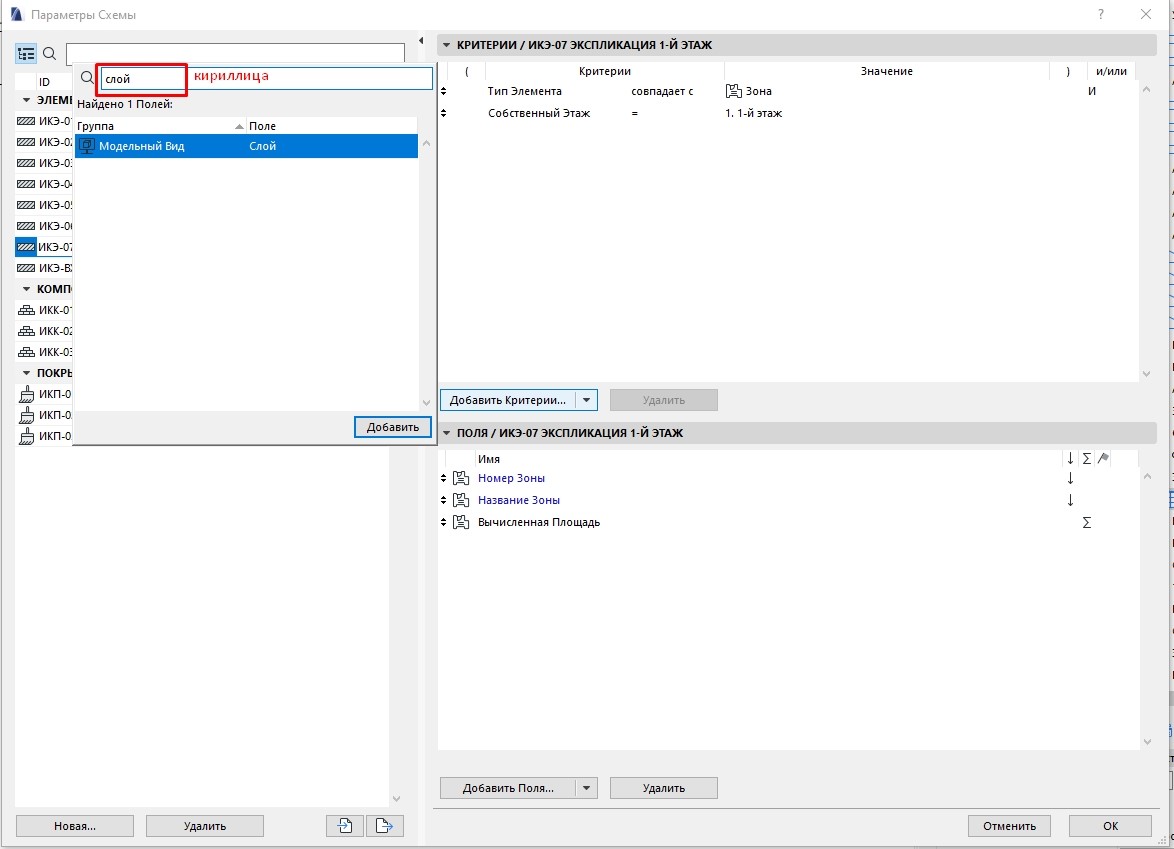

Рис. 11. Ввод критерия “слой” кириллицей

В каталогах добавили два новых уровня увеличения. Это 75% и 125%. В своей практике при работе с каталогами я не так часто пользовался увеличением в большую или меньшую сторону, т.к. уровни увеличения, предлагаемые ранее, делали данные каталога либо слишком мелкими и нечитаемыми, либо слишком крупными для обзора. Теперь появился компромисс в этом решении. Буду пробовать режим 75%, когда данные каталога не будут вмещаться в экран.

Формулы

Для пользователей, которые активно используют сложные формулы в работе, подготовили маленькое, но очень значимое дополнение в виде функции «IFS». Эта функция отвечает за анализ набора логических условий и возвращает значение, соответствующее первому истинному условию. Использование функции “IFS” позволит сократить длину и сложность формул, в которых многократно применяется оператор “IF”. В остальном формулы остались без изменений.

Менеджер реквизитов

При открытии менеджера реквизитов сразу бросается в глаза то, что в 23-й версии решили вернуть кнопку передачи связанных слоев в комбинации слоев (Рис. 12). В 22-й версии данную кнопку почему-то убрали. А при увеличении окна по ширине можно заметить, что поле поиска увеличивается в зависимости от ширины окна (см. изображение).

Рис. 12. Менеджер реквизитов в ARCHICAD 23

 Для тех, кто любит наводить порядок с покрытиями в своих проектах, тоже подготовили небольшое улучшение. Теперь те покрытия, у которых отсутствуют текстуры, помечаются специальным символом. Также данные покрытия можно отсортировать по этому критерию и либо удалить, либо добавить текстуры (см. изображение) .

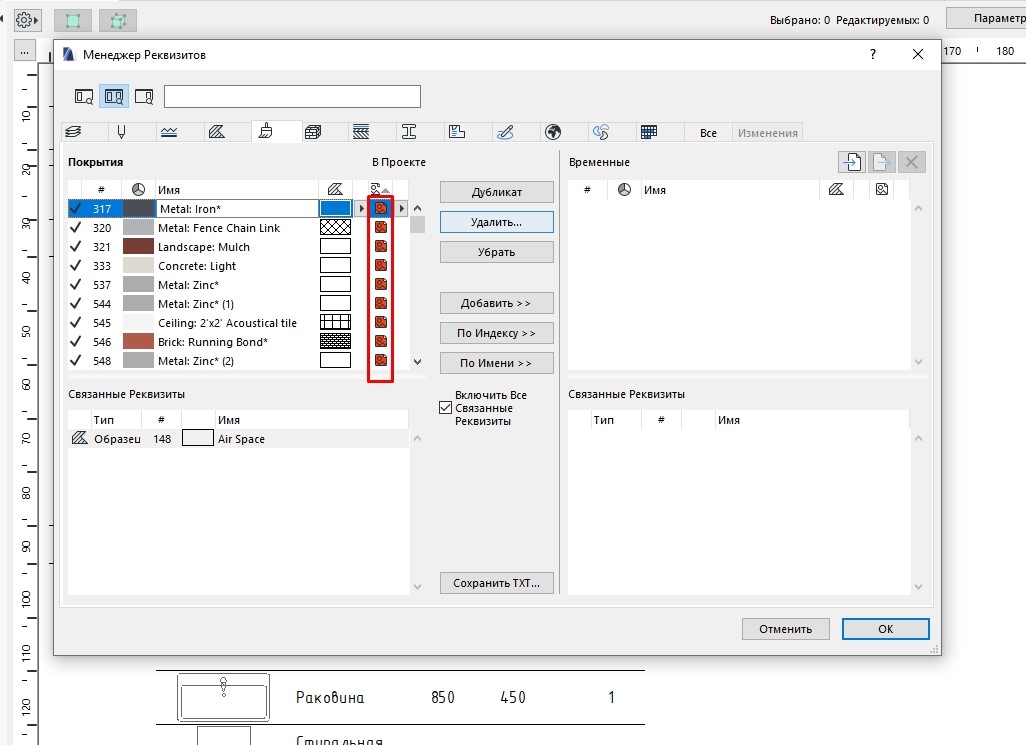

Рис. 13. Отсутствующие текстуры в покрытиях

Настройки окружающей среды

В ARCHICAD 23 значительно упростили настройку программы под индивидуальные особенности пользователя. В настройках клавишных команд, табло команд и меню появилась поисковая строка. Это дает значительное сокращение времени при поиске нужной команды или нужного раздела меню.

Рис. 14. Настройка клавишных команд

Макеты

При работе с видами на макетах появилась очень интересная функция. Переработан алгоритм обновления видов на макетах и добавлена новая команда. Ранее, если мы добавляли на макет какой-то вид и задавали ему лишь ограниченную видимую часть на макете (обрезали вид), то при открытии макета шло обновление всего вида, даже той части, которая обрезана. Так как на макете могло присутствовать много разных видов, то у нас увеличивалось время ожидания, особенно если проект большой и хорошо проработанный детально, например связанный с большим благоустройством территории. Теперь, чтобы не тратить время на обновление невидимой части вида, мы можем использовать команду обрезки чертежа по рамке. По этой причине будет происходить обновление только той части, которая видна пользователю.

Работа с IFC

GRAPHISOFT постоянно ведет активную работу по развитию взаимодействия с открытым форматом для междисциплинарного обмена данными IFC. В ARCHICAD 23 заявлена полная сертифицированная поддержка экспорта IFC4 Reference Model View, а также совсем скоро ожидается и сертификация на импорт. В связи с этим весь интерфейс ARCHICAD поддерживает публикацию определений, свойств и описания геометрии стандарта IFC4. Конечно, поддержка стандарта IFC4 появилась еще в 20-й версии программы. Но, в ранних версиях, этот формат был еще не сертифицирован, была заявлена просто поддержка. Также следует учесть и то, что в 23-й версии заметно ускорилось сохранение в формат IFC.

Ограждения

Обычно все инструменты в ARCHICAD имеют схожую логику взаимодействия с создаваемым элементом через локальную панель (Рис. 15). Это операции перемещение, поворот, зеркальное отражение, тиражирование, работа с вершинами, а также смещение базовой линии. В 23-й версии в инструмент “Ограждение” добавили смещение элемента по базовой линии. Аналогично, как при работе со стенами. Это полезно использовать, если ограждение ассоциативно не привязано к перекрытию или крыше. Иначе, если элементы связаны, то смещение ограждения сбросит ассоциативную привязку. Но если привязки не было, то редактирование элементов будет происходить намного быстрее.

Ограждение. Инструменты взаимодействия с элементом через локальную панель

Прочее: классификации, выноски, визуализация

В системе классификаций произошли изменения. Теперь класс и свойства могут назначаться строительным материалам. Это значит, что мы можем обмениваться более обширными данными в процессе проектирования, а также использовать более простой путь извлечения этих свойств при обмене информацией.

Графическое отображение выносок обзавелось новой настройкой. Текстовый блок может быть настроен более вариативно. Линию выноски можно продолжить до конца текстового блока и закрепить сверху, снизу, посередине; подчеркнуть первую, последнюю, центральную строку текстового блока.

В визуализации вполне ожидаемо обновили механизм визуализации CineRender. Также в этом режиме переработаны покрытия.

Заключение

В заключение хочется резюмировать описанные новшества ARCHICAD 23. Конечно, это не все нововведения в программе. Приятно осознавать, что разработчики уже не первый год уделяют особое внимание мелким деталям, а не только вводят какие-либо совершенно новые функции и инструменты. Это говорит о том, что компания GRAPHISOFT думает о своих пользователях и старается усовершенствовать свой продукт. Хочет привнести что-то новое и удобное для пользователя, не меняя кардинально логику программы. А также пытается предугадать современные потребности пользователей и рынка, добавляя новые инструменты и функции и улучшая существующие.

По моему мнению, практически все нововведения, которые я описал и заметил в своей работе за эти несколько месяцев, направлены на увеличение продуктивности и производительности труда в работе с программой. Ведь время - самый ценный ресурс для архитектора и проектировщика. А пока пожелаем удачи разработчикам в их нелегком труде.
